Une vision plus précise des détails – Méthodes d’agrandissement d’image dans le logiciel de radiographie X-AQS

La radiographie numérique se distingue de la radiographie analogique par son efficacité, sa faible dose de rayonnement et sa meilleure qualité d’image. Les clichés radiographiques peuvent être traités, agrandis et mesurés directement sur ordinateur. L’agrandissement de l’image, en particulier, constitue un outil essentiel pour détecter les structures les plus fines sur le cliché.

Notre logiciel de radiographie X-AQS propose différentes options pour agrandir une image, chacune étant adaptée à des cas d’utilisation spécifiques.

Dans cet article, nous souhaitons distinguer les principales méthodes de zoom et expliquer leur utilisation dans X-AQS, afin que vous puissiez obtenir le meilleur résultat possible lors de vos prochaines prises de vue. Les types de zoom présentés ci-dessous et leur fonctionnement s’appliquent aussi bien au logiciel X-AQS destiné à la médecine humaine qu’à celui destiné à la médecine vétérinaire.

Le zoom à 100 %

Lors de l’affichage d’une image avec un zoom à 100 %, chaque pixel de l’image correspond à un pixel de l’écran. Il s’agit du niveau de zoom optimal pour une interprétation, car il n’y a pas d’interpolation des données de pixels. Des niveaux de zoom de 200 % ou 400 % peuvent également être utilisés si nécessaire. Les niveaux de zoom qui ne sont pas des multiples de 100, par exemple 175 %, 220 %, etc., peuvent toutefois fausser la perception de l’image et doivent être évités pour l’interprétation.

Exécution du zoom à 100 % dans X-AQS

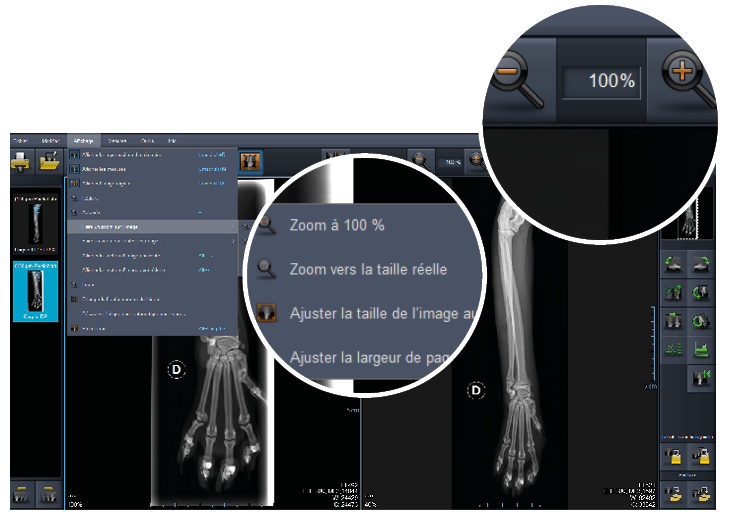

Pour afficher cette vue dans X-AQS, cliquez sur le champ <<Affichage >>puis, dans la section Zoom sur l’image, sélectionnez Zoom à 100 %. Vous pouvez également utiliser le raccourci clavier CTRL + H ou le bouton en forme de loupe situé dans la barre supérieure. Si vous souhaitez appliquer ce facteur d’agrandissement à toutes les mages ouvertes, sélectionnez Agrandir toutes les images dans le menu <<Affichage>> ou appuyez sur CTRL + Maj + H.

La représentation à l’échelle 1:1

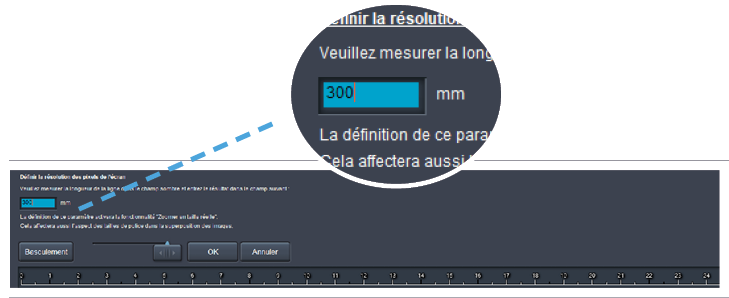

En radiographie, la taille de l’image projetée est supérieure à la taille de l’objet. Le facteur d’agrandissement dépend de la distance entre l’objet et le détecteur, ainsi que de la distance entre le foyer et le détecteur. Dans le cas d’un rapport de 1:1, la taille de l’image radiographique correspond à la taille réelle de l’objet dans le plan de projection. Pour appliquer ce principe, il est nécessaire, une seule fois, de régler la relation de taille réelle entre l’écran de visualisation et le détecteur à l’aide d’un étalonnage. Pour cela, sélectionnez l’option <<Définir la résolution en pixels de l’écran>> dans le menu Outils. Un champ contenant un trait apparaît. Placez une règle sur l’écran et mesurez la longueur du trait. Si nécessaire, vous pouvez raccourcir la longueur du trait affiché à l’aide du curseur. Saisissez le résultat dans le champ prévu à cet effet et cliquez sur OK. L’étalonnage est ainsi terminé.

Réalisation de la représentation à l’échelle 1:1 dans X-AQS

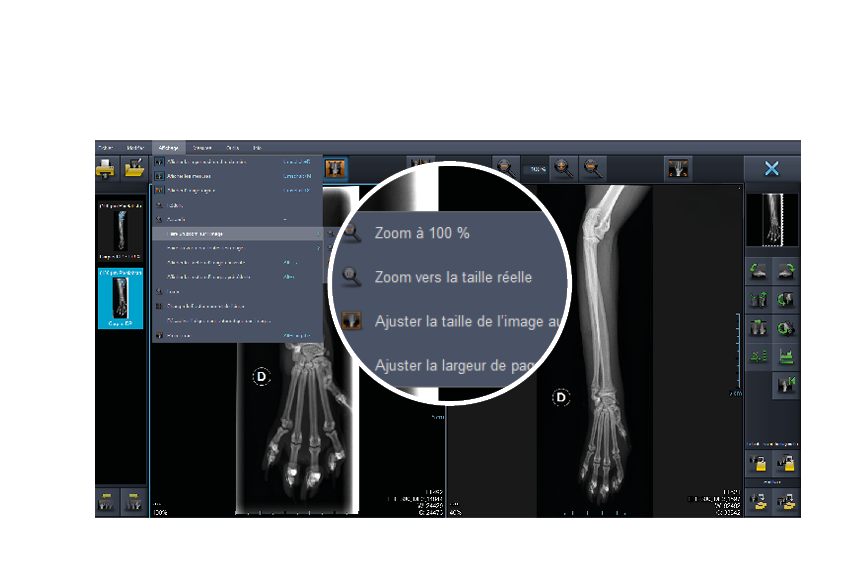

Pour afficher l’image dans X-AQS, cliquez sur le champ <<Affichage>> et sélectionnez <<Zoomer à la taille réelle>> dans la section <<Zoom sur l’image>>. Vous pouvez également utiliser le raccourci clavier CTRL + R. Si vous souhaitez appliquer ce facteur d’agrandissement à toutes les images ouvertes, sélectionnez <<Zoomer sur toutes les images>> dans le menu <<Affichage>> ou appuyez sur CTRL + Maj + H.

La mesure de la distance de référence

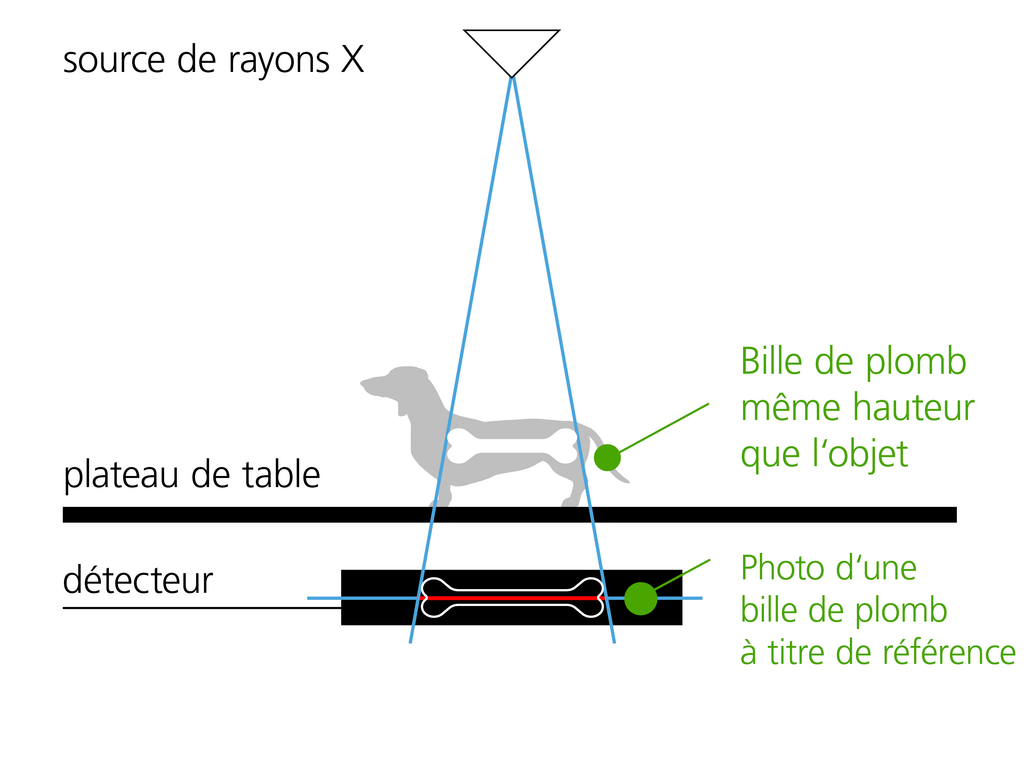

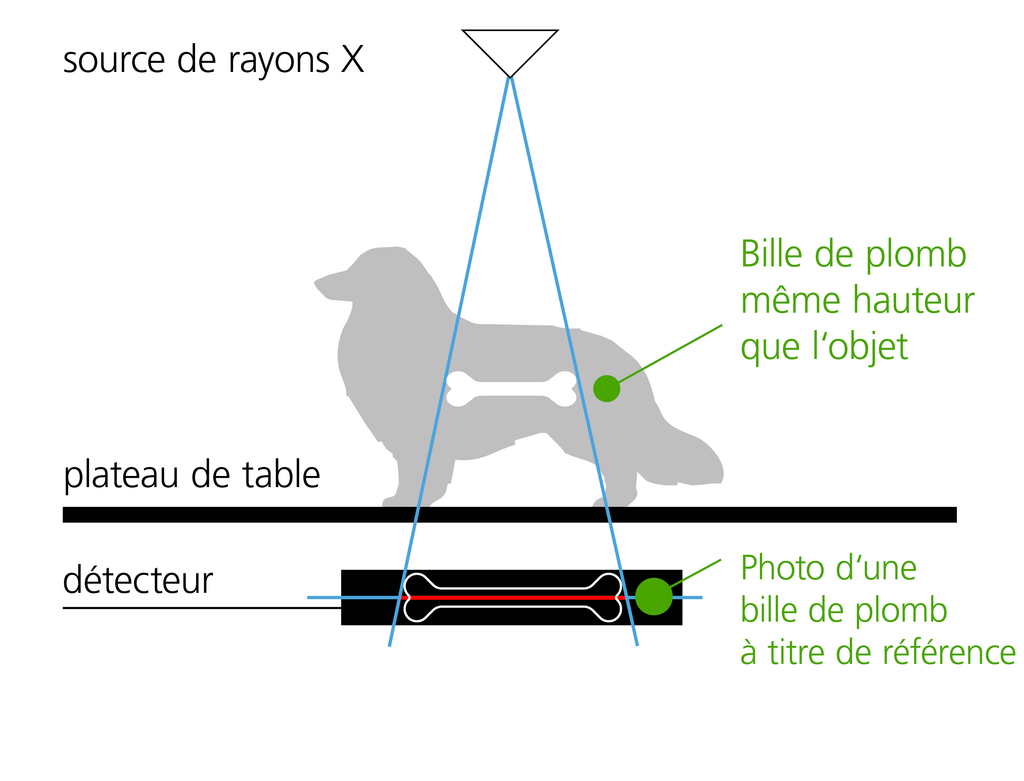

Contrairement à la représentation à l’échelle 1:1, où la taille de l’objet est mesurée dans le plan de projection, la mesure de distance de référence sert à mesurer la taille réelle de l’objet dans le plan de l’objet. Plus l’objet à examiner est proche du détecteur, plus le facteur d’agrandissement est faible sur l’image. Plus l’objet à examiner est éloigné du détecteur, plus le facteur d’agrandissement est élevé. Pour pouvoir déterminer le facteur d’agrandissement, un objet de référence est nécessaire, par exemple une bille de plomb. Celle-ci est radiographiée en même temps que le patient et doit se trouver sur le même plan que l’objet à mesurer – par exemple, lors d’examens de la colonne vertébrale, à la même distance du détecteur que la colonne vertébrale.

Réalisation de la mesure de la distance de référence dans X-AQS

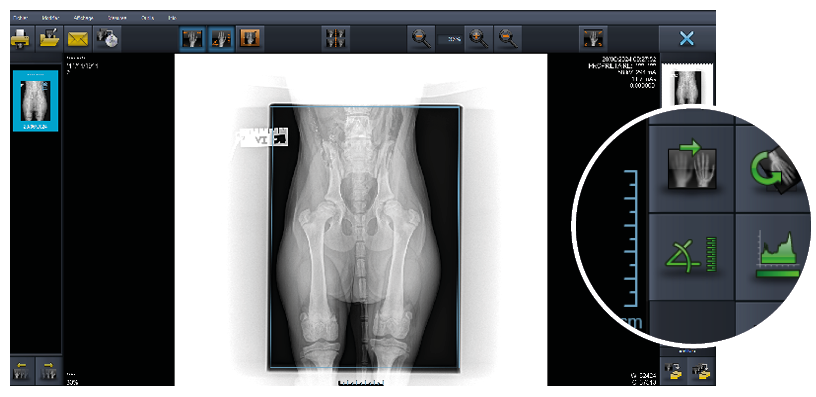

Pour effectuer la mesure de la distance de référence dans X-AQS, cliquez sur <<Lancer l’éditeur de mesure>> dans la colonne de droite. Cliquez ensuite sur <<Définir la distance de référence>>. Vous pouvez alors définir le diamètre de votre bille de plomb comme distance de référence.

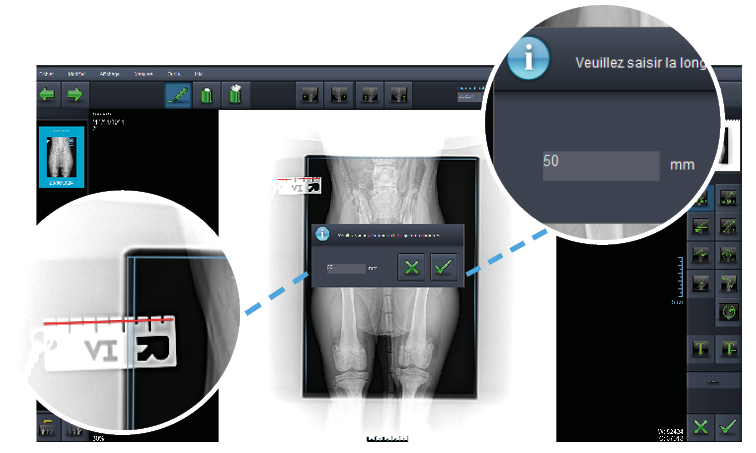

Tracez une ligne d’un bord à l’autre de la bille. Un champ s’affiche alors, dans lequel vous pouvez saisir la taille réelle de la bille de plomb. Le système calcule automatiquement le facteur d’agrandissement correspondant.

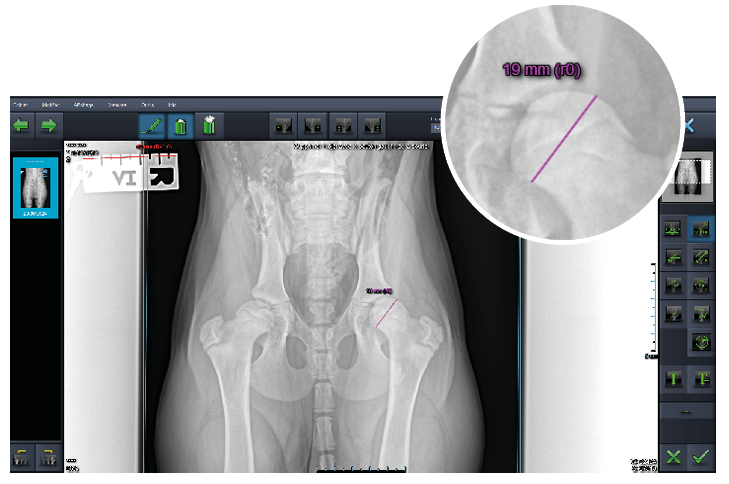

Cliquez ensuite sur <<Distance >>et tracez le trajet que vous souhaitez mesurer. Le (r) qui figure après la valeur de la longueur indique que la mesure a été effectuée par rapport à la référence précédemment définie.
